tesla paratorner

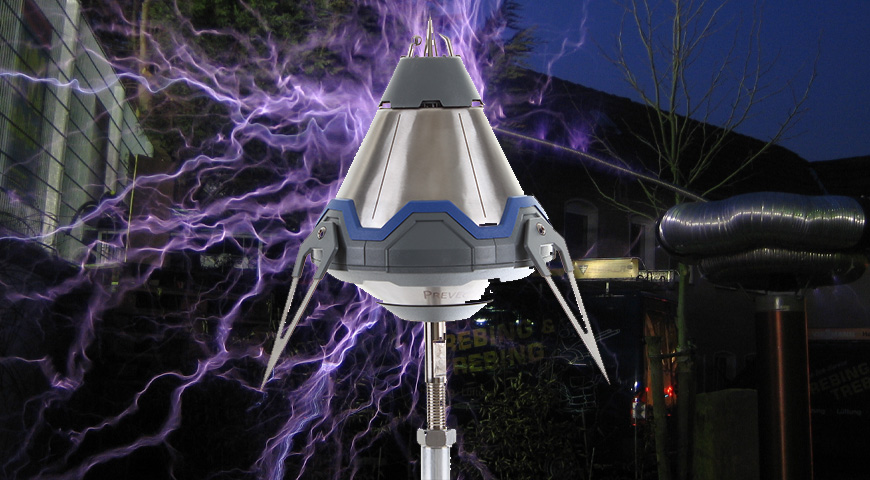

Tesla St Aktif Paratoner ; Yakalama ucu, bronz alaşımdan mamül, sivriltilmiş, iyon jeneratörü bölümü ile ark noktası arasında emniyetli bir açıklık oluşturacak şekilde üretilmiştir. Atmosferik korozyona karşı dayanıklı olan paslanmaz bu malzeme ayrıca yakalama başlığının estetiği açısından kromla kaplanmıştır.

Tesla St Aktif Paratoner i Nasıl Çalışır ? ; İyon jeneratörü küre şeklinde metal bir koruyucu ve bunun içindeki donanımla oluşturulmuştur. Yine kromla kaplanmış bu bölümde küre koruyucunun etrafında, yıldırımlı havalarda atmosferik alanla etkileşerek başlığın içindeki donanım ile yakalama çubuğu etrafında çok yüksek bir iyonlaştırma akımı meydana getiren bir disk bulunmaktadır. Küre şeklindeki koruyucu içerisinde bulunan bu devreler yıldırımın darbe etkisine karşı çok güvenli olarak korunmuş, ayrıca su geçirmezlik sağlanmıştır. Başlığın küre şeklindeki yapısı en büyük yıldırım akımının bile rahatlıkla, topraklama iletken bağlantı noktasına taşınmasına hizmet eder. İiyon jeneratörü olarak çalışan küre şeklindeki yapının ekli olduğu iniş iletkeni, bağlantı parçası ve direk bağlantı kısmı ise standartların tanımladığı malzemelere uygundur.

Tesla-St Paratonerinin Teknik Özellikleri
İyon jeneratörü çalıştırıcı atmosferik alan şiddeti 5-200 kV / m (ani)
Ambalajlı Ağırlığı 9,350 Kg.
Boyutlar Ø 40cm., L : 85cm.
Paratoner Başlık Bağlantısı İç yuva dişi : 2 “
Uluslararası sınışandırma No H 026 – 13/00
Başlık Malzemesi 304 A Kalite Paslanmaz Çelik

Test probu sayesinde test aletiyle her an cihazın çalışması gereken bölümleri kontrol edilebilmektedir.Tesla-ST Aktif Paratonerin NFC 17-102 Fransız standartlarına uygun üretildiği ve DT erken uyarım zamanının 65,8 µs olduğu ICMET ROMANYA laboratuarında kanıtlanmıştır.Almanya BET laboratuarında yıldırım akımına dayanım testi yapılmıştır. Tesla-ST Aktif Paratoner başlığı, T.C. Sanayi ve Ticaret Bakanlığı ve Rekabetin Korunması Genel Müdürlüğü’nün 13.04.2004 tarih ve 18820 sayılı izni ile 25 yıllık paslanmazlık garantisine sahiptir.

Tesla-ST Aktif Paratoner Koruma Yarıçapı

Ortalama Uyarım Yolu

NFC 17 102 ye göre ΔL=60m.

Laboratuar ölçüm sonuçlarına göre ΔL=65,8m.

Koruma Seviyesi

I

II

III

I

II

III

Koruma Yarıçapı

h=6mt

79

97

107

85

104

114

h=60mt

80

105

120

95

124

138

Aktif Paratoner Koruma Çapı Hesabı

Aktif paratoner başlıklarının koruma yarıçapları koruma seviyelerine göre aşağıdaki formülden hesaplanmaktadır
Rp2 = h( 2D-h) + ΔL( 2D+ΔL) h≥5 mt
Bu formülde; D: Yıldırım ilerleme adımı ya da yıldırımın yol boyunca atlama aralığıdır.
Bu nedenle koruma seviyesi parametresidir.
Seviye I Koruma için D=20 m
Seviye II Koruma için D=45 m
Seviye III Koruma için D=60 m
ΔL (m): V(m/µs).ΔT(/µs) formülünden hesaplanmakta olup;
V: yıldırım şartlarında yakalama ucu etrafında oluşan iyonların yıldırıma ilerleme hızıdır ve standartlarda V=1m/µs’dir.
ΔT: Paratonerlerin yıldırımı hissetme süresidir.
ΔL: ΔT sürede yıldırımı yakalama mesafesi (yani iyonların yıldırıma doğru katettiği mesafe)’dir. bu parametre üretilen Paratonere göre değişkendir ve ürünlerin üretim şekli ve özelliklerine göre laboratuar testlerinde belirlenir.
h: Aktif paratoner yüksekliği (m)
Rp: Koruma yarıçapı (m)
